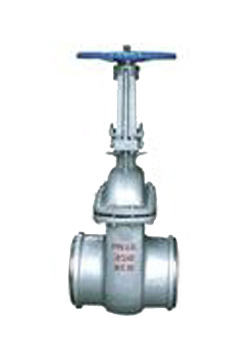

DS/Z44H水封閘閥適用于公稱壓力PN1.6～10.0Mpa，工作溫度0～425℃的火力電站回水冷凝系統及石,化工要求與大氣隔離的管道上，切斷或接通介質,適用介質為：水、油品、蒸汽和非腐蝕氣體等。 產品采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接。填料函設計成水密封結構，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系統與大氣隔離,保證良好的氣密性。 啟閉件采用雙閘板向彈性密封，啟閉可靠，性能良好。閥桿徑調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。 結構簡單，緊湊合理，檢修方便，使用壽命長，造型美觀。 閥門工作必須在全開或全開或全關位置，不可作調節閥用。產品名稱 :DS/Z44H鑄鋼水封閘閥
型號： DS/Z44H
口徑： 50～600mm
壓力： 1.6MPa～10.0MPa
材質： 鑄鋼、鑄鐵、不銹鋼
水封閘閥設計與制造標準：
●設計與制造：GB12234
●法蘭尺寸：GB9113 JB79
●壓力溫度：JB/T74 GB9131
●結構長度：GB/T12221
●對焊連接尺寸：---
●檢驗與試驗：JB/T9092 GB12224
水封閘閥安裝尺寸及重量：
|
GB1.6Mpa |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
250 |
270 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
|
H |
330 |
435 |
490 |
570 |
580 |
605 |
735 |
860 |
990 |
1130 |
1520 |
1610 |
1660 |
1740 |
|
Do |
250 |
250 |
300 |
350 |
350 |
350 |
400 |
400 |
450 |
500 |
500 |
600 |
600 |
700 |
|
Wt |
23 |
35 |
37 |
49 |
81 |
103 |
162 |
190 |
252 |
499 |
600 |
695 |
856 |
1025 |
|
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
750 |
1000 |
1200 |
1800 |
1800 |
|
GB22.5Mpa |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
250 |
270 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
650 |
700 |
800 |
|
H |
330 |
435 |
490 |
570 |
580 |
605 |
735 |
860 |
990 |
1140 |
1520 |
1610 |
1660 |
1740 |
|
D。 |
250 |
250 |
300 |
350 |
350 |
350 |
400 |
400 |
450 |
500 |
500 |
600 |
600 |
700 |
|
Wt |
23 |
35 |
37 |
52 |
85 |
107 |
167 |
196 |
261 |
506 |
618 |
703 |
864 |
1056 |
|
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
900 |
1200 |
1800 |
2500 |
3500 |
|
GB4.0Mpa |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
250 |
270 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
|
H |
330 |
435 |
490 |
570 |
580 |
605 |
735 |
860 |
990 |
1140 |
1520 |
|
D。 |
300 |
300 |
350 |
350 |
400 |
400 |
450 |
550 |
650 |
750 |
850 |
|
Wt |
27 |
38 |
42 |
57 |
91 |
110 |
169 |
207 |
266 |
513 |
627 |
|
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
1200 |
1800 |
|
GB6.4Mpa |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
850 |
950 |
|
H |
335 |
440 |
495 |
580 |
585 |
610 |
745 |
865 |
995 |
1140 |
1535 |
|
D。 |
300 |
300 |
350 |
400 |
400 |
450 |
550 |
650 |
750 |
850 |
900 |
|
Wt |
30 |
41 |
45 |
62 |
97 |
115 |
172 |
211 |
271 |
518 |
633 |
|
|
- |
- |
- |
- |
- |
- |
- |
- |
- |
1800 |
2500 |
|
GB1.0Mpa |
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
650 |
750 |
850 |
950 |
|
H |
335 |
440 |
495 |
580 |
590 |
610 |
745 |
865 |
995 |
1140 |
1535 |
|
D。 |
300 |
300 |
350 |
400 |
400 |
450 |
550 |
650 |
750 |
850 |
950 |
|
Wt |
34 |
46 |
50 |
67 |
102 |
121 |
178 |
217 |
278 |
524 |
640 |
|
▲ |
- |
- |
- |
- |
- |
- |
- |
- |
1800 |
2500 |
2500 | |
