Z941H鑄鋼電動閘閥

打印

郵箱

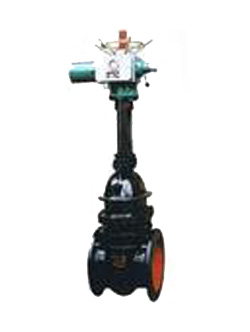

	產品名稱：	Z941H鑄鋼電動閘閥
	產品型號：	Z941H

	咨詢電話：021-54082321 黃先生13045666422

產品描述

Z941H電動閘閥：動作力距比電動閥門大，電動閥門開關動作速度可以調整，結構簡單，易維護，動作過程中因氣體本身的緩沖特性，不易因卡住而損壞，但必須有氣源，且其控制系統也比電動閥門復雜。電動閘閥響應靈敏，安全可靠，很多對控制要求高的廠專為氣動儀表控制元件設置壓縮空氣站。電動的就是要電。并能控制其流量的裝置

主要尺寸和重量

公稱壓力MPa	公稱通徑DN									電動裝置	重量
公稱壓力MPa	公稱通徑DN	L	D	D1	D2	b	f	z-d	H	電動裝置	重量
1.6	40	200	145	110	85	16	3	4～18	595	DZW15	56
	50	250	160	125	100	16	3	4～18	653	DZW20	59
	65	265	180	145	120	18	3	4～18	665	DZW20	62
	80	280	195	160	135	20	3	8～18	725	DZW20	74
	100	300	215	180	155	20	3	8～18	787	DZW20	92
	150	350	280	240	210	24	3	8～23	955	DZW30	161
	200	400	335	295	265	26	3	12～23	1105	DZW30	219
	250	450	405	355	320	30	3	12～25	1343	DZW45	376
	300	500	460	410	375	30	3	12～25	1516	DZW60	484
	350	550	520	470	435	34	4	16～25	1678	DZW60	695
	400	600	580	525	485	36	4	16～30	1849	DZW90	977
	450	650	640	585	545	40	4	20～30	1937	DZW90	1033
	500	700	705	650	608	44	4	20～34	2234	DZW120	1087
	600	800	840	770	718	48	5	24～41	2432	DZW180	1357
	700	900	910	840	788	50	5	24～41	2489	DZW250	1481
	800	1000	1020	950	898	52	5	24～41	2643	DZW350	1845

DN700\DN800的型號為z942.

公稱壓力Mpa	公稱通徑DN	主要外形尺寸和連接尺寸（ mm)							電動裝置	重量
公稱壓力Mpa	公稱通徑DN	L	D	D1	D2	b	f	z-d	電動裝置	重量
2.5	40	200	145	110	85	18	3	4~18	DZW15	60
	50	250	160	125	100	20	3	4~18	DZW20	64
	65	265	180	145	120	22	3	8~18	DZW20	65
	80	280	195	160	135	22	3	8~18	DZW20	79
	100	300	230	190	160	24	3	8~23	DZW20	98
	125	325	270	220	188	28	3	8~25	DZW30	154
	150	350	300	250	218	30	3	8~25	DZW30	168
	200	400	360	310	278	34	3	12~25	DZW45	219
	250	425	425	370	332	36	3	12~30	DZW45	390
	300	450	485	430	390	40	4	12~30	DZW60	505
	350	550	550	490	448	44	4	16~30	DZW60	736
	400	600	610	550	505	48	4	16~34	DZW90	1027
	450	650	660	600	555	50	4	16~34	DZW90	1139
	500	700	730	660	610	52	4	20~34	DZW120	1228
	600	800	840	770	718	56	5	20~41	DZW180	1502
	700	900	955	875	815	60	5	20~41	DZW250	1617
	800	1000	1070	990	930	64	5	20~48	DZW350	1923

注：DN700、DN800的型號為Z942型。

公稱壓力Mpa	公稱通徑DN	主要外形尺寸和連接尺寸（ mm)									電動裝置	重量
4.0	公稱通徑DN	L	D	D1	D2	D6	b	z-d	f2	H	電動裝置	重量
	40	200	145	110	85	76	18	4~18	4	617	DZW15	46
	50	250	160	125	100	88	20	4~18	4	665	DZW20	58
	65	280	180	145	120	110	22	8~18	4	680	DZW20	68
	80	310	195	160	135	121	22	8~18	4	752	DZW20	80
	100	350	230	190	160	150	24	8~23	4.5	846	DZW30	108
	150	450	300	250	218	204	30	8~25	4.5	1087	DZW45	258
	200	550	375	320	282	260	38	12~30	4.5	1243	DZW45	366
	250	650	445	385	345	313	42	12~34	4.5	1429	DZW60	472
	300	750	510	450	408	364	46	16-34	4.5	1608	DZW90	673
	350	850	570	510	465	422	52	16-34	5	1738	DZW90	804
	400	950	655	585	535	474	58	16-41	5	1897	DZW120	1081
	450	1050	680	610	560	524	60	20-41	5	2104	DZW180	1259
	500	1150	755	670	612	576	62	20-48	5	2401	DZW180	1348
