產品描述

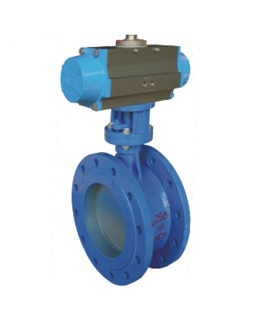

氣動蝶閥是雙（單）作用氣動活塞式執行器與蝶閥組成。連接形式分為對夾式和法蘭式兩種,其閥座采用橡膠、氟橡膠和不銹鋼堆焊，從而很大程度的提高了其適用范圍。對夾式氣動蝶閥具有結構簡、體積小、重量輕等優點。氣動活塞式執行器采用低摩擦材料，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。氣動蝶閥使用性能穩定，廣泛的用于石化、冶金、電力、輕工、醫藥等工業部門。
蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。
工作原理
當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°。
□氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。
□回信器信號燈綠燈亮?xí)r閥門處在開啟位置，而紅燈亮?xí)r閥門處在關閉位置。
□定位器可調節閥門管道流量。
氣動執行器主要技術參數
|
氣動執行器 |
型號 |
QW系列、AT系列、AW系列 |
|
氣源壓力 |
0.4 ～ 0.8 MPa | |
|
最大回轉角度 |
90°～92° | |
|
回信器 |
AC220V AC110V DC24V | |
|
控制信號 |
電信號：0～0Ma 4 ～20Ma 氣信號：0.02 ～0.1 MPa | |
|
控制氣源 |
潔凈、干燥壓縮空氣 | |
|
工作溫度 |
-20℃ ～ +90℃ |
主要性能規范
|
名稱 |
型 號 |
公稱壓力
PN（MPa） |
試驗壓力Ps（MPa） |
工作溫度
（℃） |
適用介質 | |
|
殼體 |
密封 | |||||
|
氣動橡膠蝶閥 |
D67（4）1X-10 |
1.0 |
1.5 |
1.1 |
-20～80 |
淡水、污水、空氣、蒸汽 |
|
氣動襯四氟蝶閥 |
D67（4）1F-10C |
1.0 |
1.5 |
1.1 |
≤150 |
腐蝕性介質 |
|
氣動硬密封蝶閥 |
D67（4）3H-10C |
1.0 |
1.5 |
1.1 |
≤300 |
水、油類、酸類、煤粉等 |
閥體主要零件材料
|
零件名稱 |
閥體 |
閥板 |
閥座 |
閥桿 |
填料 |
支架 |
連接軸 |
|
氣動橡膠蝶閥 |
鑄鐵、鑄鋼、不銹鋼 |
鑄鋼（鍍鉻） |
丁晴橡膠 |
2Cr13 |
柔性石墨
|
鑄鋼 |
鑄鋼 |
|
氣動襯四氟蝶閥 |
鑄鋼、不銹鋼 |
不銹鋼、聚四氟 |
聚四氟 |
2Cr13 | |||
|
氣動硬密封蝶閥 |
鑄鋼、不銹鋼 |
不銹鋼 |
不銹鋼堆焊 |
2Cr13 |
氣動執行器主要部件材料
|
零件名稱 |
缸體 |
端蓋 |
活塞 |
軸 |
O型圈 |
指示軸 |
螺栓 |
|
QW系列
AT系列 |
鋁合金型材
（硬質陽極氧化） |
壓鑄鋁合金
（環氧樹脂噴涂） |
壓鑄鋁 |
鋼
（鍍鎳磷合金） |
NBR |
ABC |
SUS304 |
|
AW系列 |
鑄鋼
（硬質陽極氧化） |
|
壓鑄鋁 |
鋼
（鍍鎳磷合金） |
NBR |
ABC |
SUS304 |
對夾式氣動蝶閥D671X/F/H-10/16
主要外形尺寸 (單位；mm)
|
DN |
L |
H |
H1 |
A |
B |
D |
Z-φd |
執行器型號 |
|
50 |
43 |
310 |
240 |
225 |
86 |
125 |
4-18 |
QW02/AT63D |
|
65 |
46 |
330 |
260 |
225 |
86 |
145 |
4-18 |
QW02/AT63D |
|
80 |
46 |
345 |
260 |
225 |
86 |
160 |
8-18 |
QW02/AT75D |
|
100 |
52 |
365 |
270 |
225 |
86 |
180 |
8-18 |
QW02/AT75D |
|
125 |
56 |
450 |
330 |
225 |
86 |
210 |
8-18 |
QW03/AT88D |
|
150 |
56 |
530 |
360 |
225 |
86 |
240 |
8-22 |
QW03/AT88D |
|
200 |
60 |
590 |
400 |
330 |
98 |
295 |
8-22 |
QW04/AT115D |
|
250 |
68 |
623 |
420 |
380 |
98 |
350 |
12-22 |
QW05/AT145D |
|
300 |
78 |
692 |
450 |
附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：手操機構
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：手操機構
